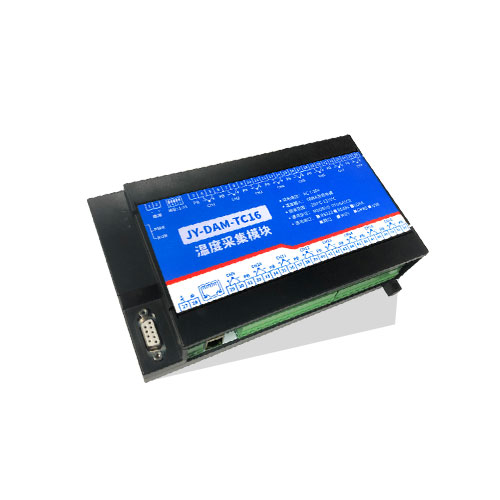

一、产品说明

DAMPT16设备是我公司云系列设备中网络版的一种，设备通过连接Internet广域网来进行通讯，使用我司配套的云平台软件可实现远程采集温度数据的功能，每个设备具有唯一ID号方便用户进行二次开发使用。

二、产品特点

• 供电电压DC7-40V；

• 通讯接口支持无线WIFI+RJ45以太网口；

• 设备默认IP为192.168.16.254；

• 设备默认WIFI名称为HI_Link_**（**代表随机数字字母组合）；

• 支持标准modbus协议，同时支持ASCII/RTU格式；

• 测量芯片采用24位AD转换器,精度可做到0.02度；

• 支持用户二次开发。

三、产品功能

• 16路PT100采集通道；

• 支持5位寻址地址；

• 支持波特率：2400,4800,9600,19200,38400。

• 同时支持局域网和外网控制使用；

• 支持UDP/TCP工作模式；

• 支持Client 、Server模式；

• 支持透传、力控、组态王、Modbus tcp连接；

四、产品选型

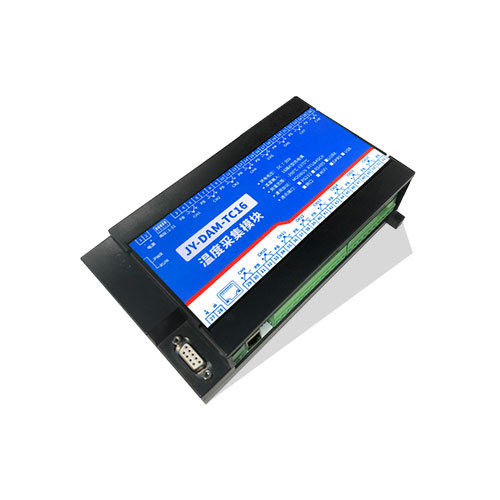

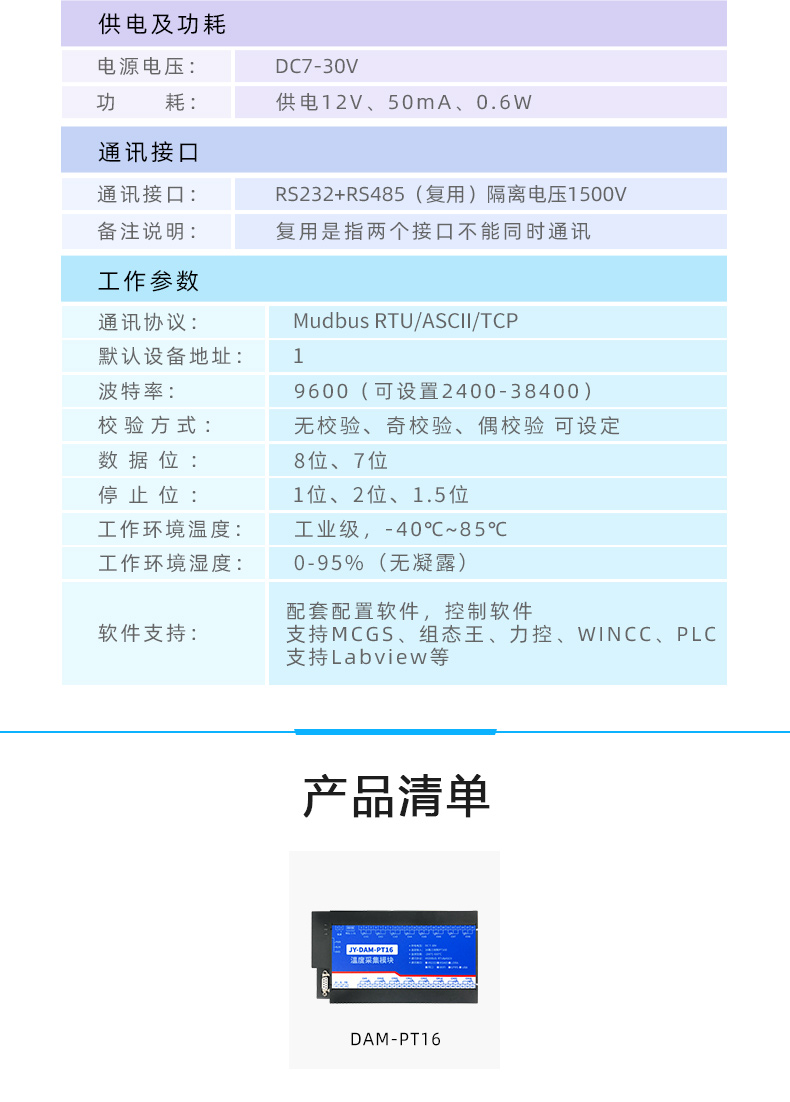

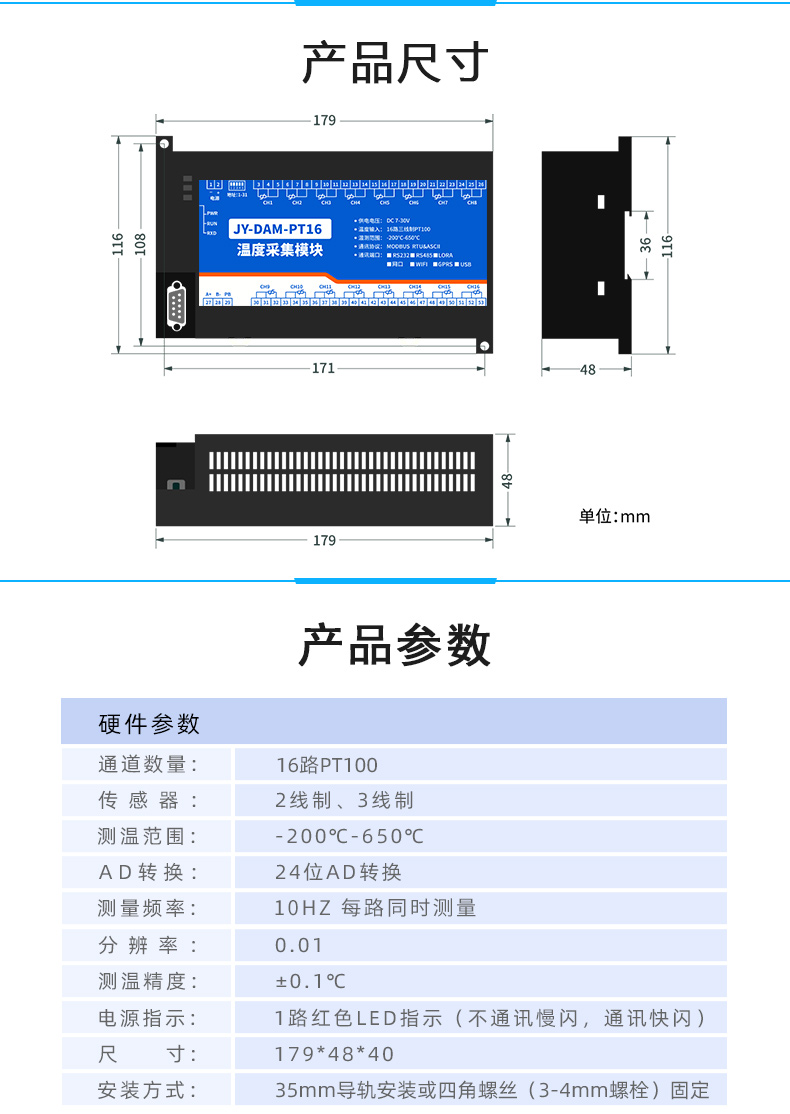

五、主要参数

六、通讯说明

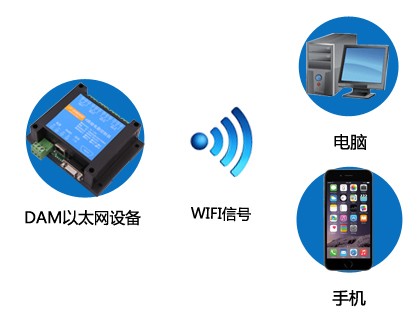

1、WIFI连接

设备供电后，会出现一个HI_LINK_**的WIFI信号，WIFI连接密码为12345678，连接后，对设备进行参数配置。

若没有出现此信号，需要先对设备进行复位操作。

2、WiFi复位说明

1. 网口左侧有一个黑色复位按键或复位引脚（两个弯曲引出的针脚），若没有复位按键或引脚，请与技术客服联系，010-82899827-803。

2. 按住复位按键（或短接两个复位脚）超过10-15s后拿开。拿开后，网口黄灯和绿灯会同时常亮一次后熄灭。说明设备复位成功，等待30s，设备WIFI信号会出现，WIFI信号名称为HI_LINK_**（**代表数字），WIFI连接密码为12345678。

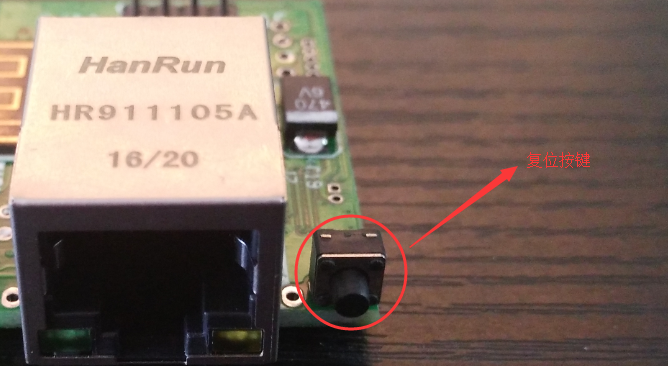

复位按键，如2-1图所示：

图2-1

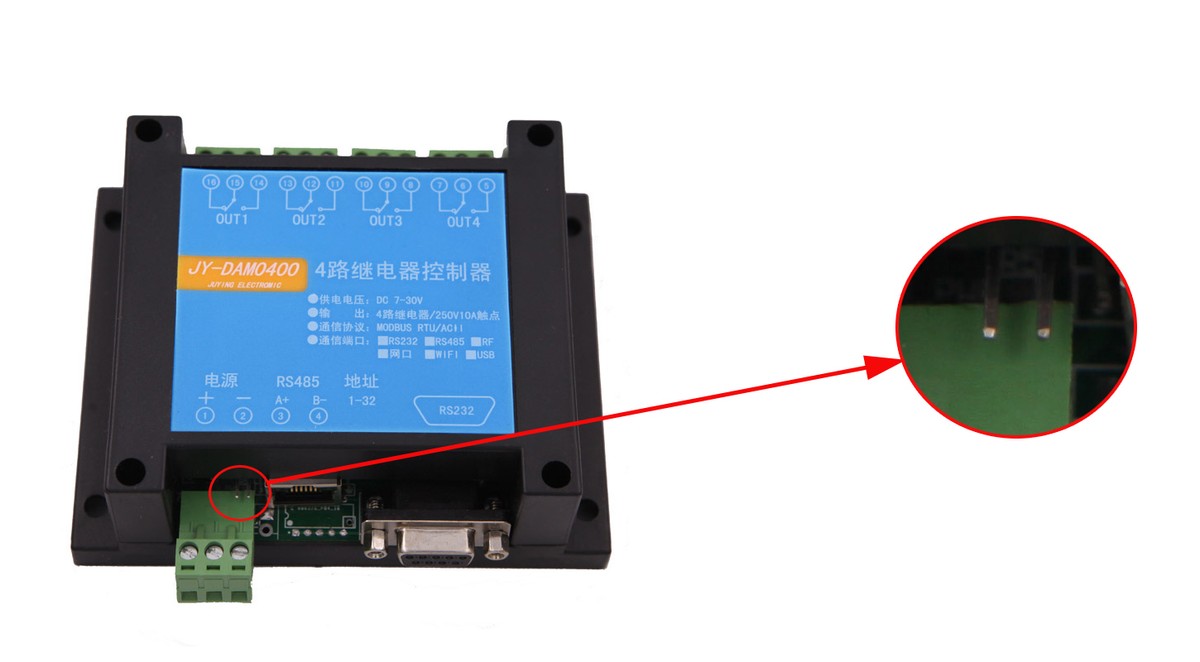

复位引脚如2-2图所示：

图2-2

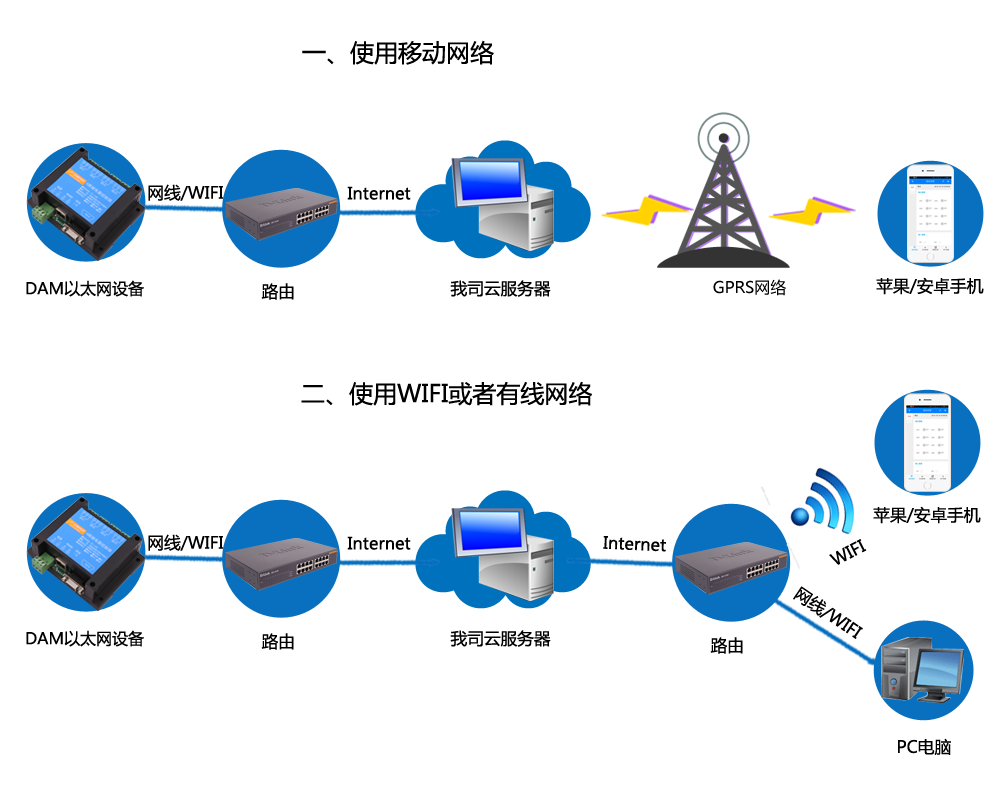

3、架构说明

设备使用基于Internet广域网进行远程通讯，通过配置参数面向我司云服务器ems.jydtu.com，端口号60001进行通讯。

七、快速使用说明

1、设备供电后连接设备WIFI信号，通过网页进行参数配置；

2、测试通讯；

3、获取设备唯一ID号；

4、手机安装云平台app软件；

5、通过云平台添加设备进行测试使用。

八、硬件说明

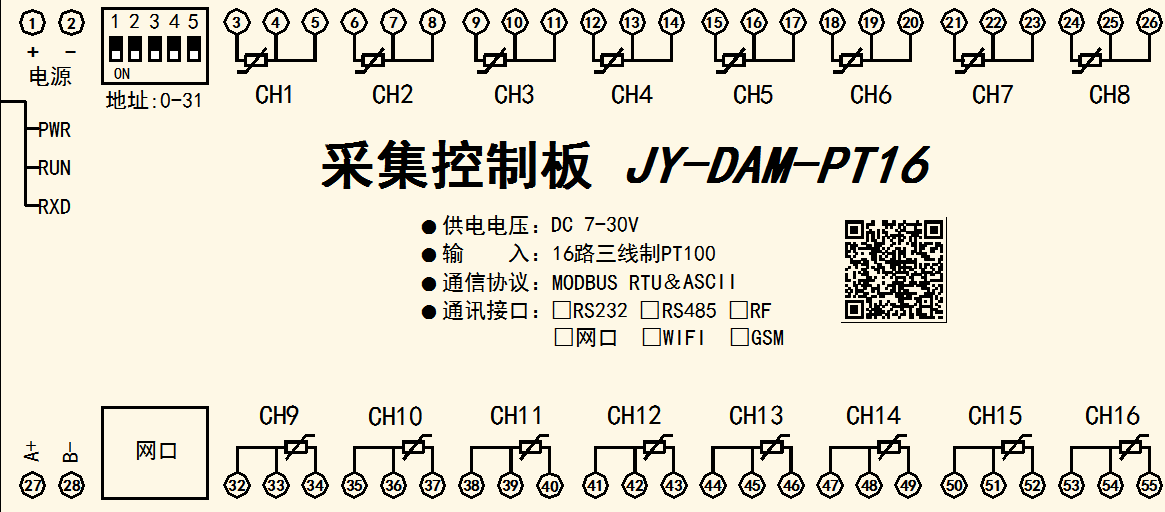

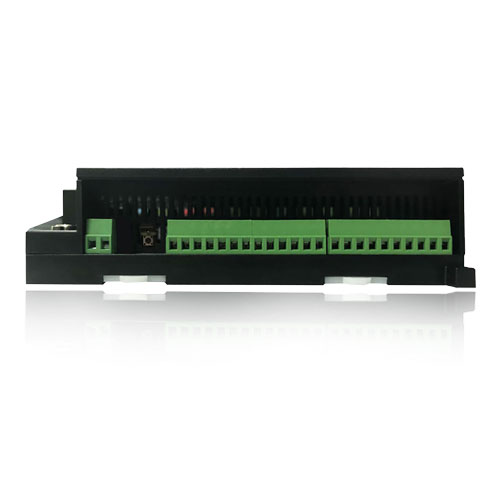

1、接口说明

2、引脚说明

PT100采用三线制接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

九、设备参数配置

1、网络配置

WIFI+网口版设备通过WEB方式进行参数配置。具体配置说明手册下载地址如下：

http://www.juyingele.com.cn/software/clp/聚英云平台WIFI网口版使用说明.rar

十、设备唯一ID号

使用聚英云平台软件，要求DAM设备具有唯一ID号，唯一ID号获取有以下两种方式：

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一ID号，如下所示：

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件，平台包含手机APP平台软件和网页版平台，其中手机APP软件又包含Android、IOS两大类，平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象，旨在为用户提供远程控制输出（继电器、开关量）、模拟量（4-20mA、0-10V、0-5V）采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

具体操作说明阅读【聚英云平台WIFI网口版使用说明】文档即可；

下载地址：

http://www.juyingele.com.cn/software/clp/聚英云平台WIFI网口版使用说明.rar

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议说明书下载链接地址：

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

线圈寄存器地址表：

备注：

①：Modbus设备指令支持下列Modbus地址：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

波特率数值对应表

3、相关指令

4、指令详解

4.1模拟量查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24
